产品概述
      是双组分化学反应型防水涂料，其中甲组分是以聚醚多元醇和异氰酸酯缩聚得到的异氰酸酯封端的预聚体，乙组分是由增强剂、增塑剂、增稠剂、促凝剂组成的彩色液体。
产品分类
      1、用于粘贴防水卷材的防水涂料
      2、直接用于防水层的防水涂料
产品特点
      1.高强度，高弹性，粘附力强，物理性能优良；
      2.可厚涂，涂膜密实、无气泡；
      3.环保涂料，不含苯类溶剂，无煤焦油成分，对环境无污染；
      4.液态，冷施工，可涂刷，可喷涂，施工安全方便；
      5.耐腐蚀、耐热、耐寒、不透水性强。
应用范围
      产品可适用于高速铁路、高架桥、高速公路等的防水施工，重要民用和工业建筑的屋面及地下工程、市政、桥梁、地铁、水坝等工程防水，更适用于形状复杂、管道纵横部位的防水施工。

施工工艺
      1.基层要求坚固、平整。无杂物、充分干燥，阴、阳角要做成弧圆形，阴角直径大于50mm，阳角直径大于10mm。
      2.配料与用料：根据施工用量，将甲乙组分按比例混合，搅拌均匀使用。
      3.大面积防水施工：将混合涂料用橡胶或塑料刮板均匀涂刷或喷涂，要求厚度一致，一般为1.5mm-2.0mm，宣分3-4遍涂刷或喷涂，后次涂刷应在前次涂刷固化成膜后，且呈垂直方向进行涂刷或喷涂，一般为单独成膜，地下工程地板应增铺一层胎体增强材料。
      1）涂膜厚度：地铁工程为1.5-2.0mm，地下工程为1.2-2.0mm，一般应为1.5mm，厕浴间不应小于1.5mm，暴露屋面工程采用多道防水时，每道厚度不小于1.2mm，在防水等级为Ⅲ屋面一道设防时，防水厚度不小于2mm，在涂层间加铺胎体增强材料时，胎体下面的涂层厚度不小于1.0mm，上面涂层不小于0.5mm。
      2）保护层：涂膜防水层表面应按设计要求进行隔离保护。
性能指标

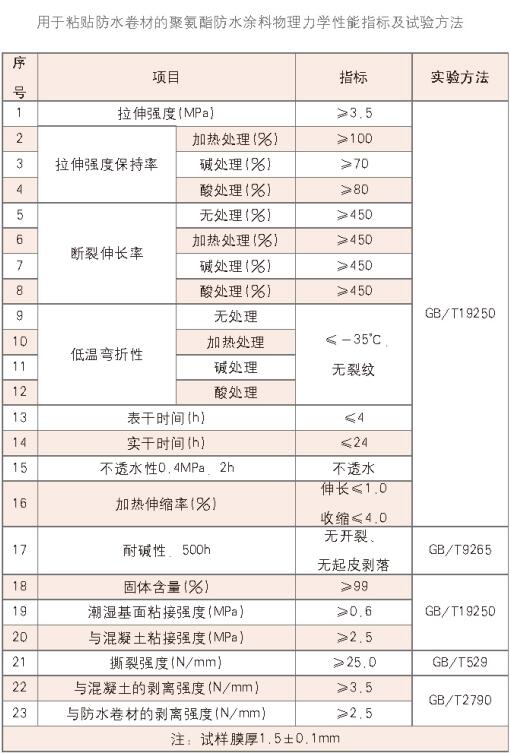

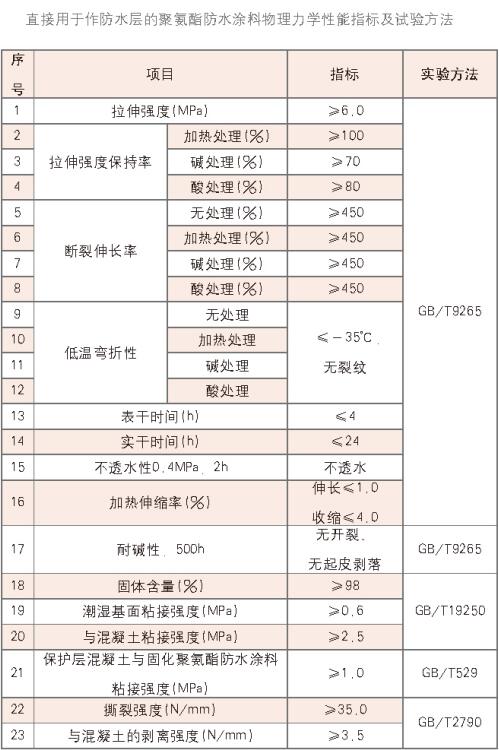

产品符合铁道部科技基TB/T2965-2011混凝土桥面防水层暂行技术条件
