产品概述
      是以丙烯酸酯、乙烯-乙烯酯等聚合物乳液和水泥为主要原料，加入填料及其他助剂配制而成，经水分挥发和水泥水化反应固化成膜的双组分水性防水涂料水涂膜。
产品分类
      1、按物理力学性能分为Ⅰ型、Ⅱ型、Ⅲ型；
      2、Ⅰ型适用于活动量较大的工程，Ⅱ型和Ⅲ型适用于活动量较小的基层。
产品特点
      1.水性涂料，无毒无害，无污染，属环保型涂料；
      2.涂膜具有较高抗拉强度，耐水、耐候性好；
      3.基层含水率不受限制，可在潮湿基层上施工并粘结牢固；
      4.自愈性能良好。防水涂膜在水的作用下，经物理和化学反应使涂膜裂缝自行愈合、封闭；
      5.施工简便，可缩短工期。

应用范围
      1、适合于厕浴间、厨房、楼地面、阳台等工程的防水、防渗和防潮、也可用于Ⅰ、Ⅱ级屋面多道防水设防中的一道；
      2、Ⅰ型产品适用于非长期浸水环境下的建筑防水工程，Ⅱ型产品适用于迎水面和背水面防水施工，用于长期浸水环境部位时，其耐水性应符合相关规范要求。
施工工艺
      1、基层处理
      基层表面应平整，坚实、无尖锐角、浮沉和明水，并按设计要求做好防水节点处理。油污须清除干净，低凹破损处修平。
      2、配料
      1）按包装上标注的液料、粉料和水的比例进行配比。水的填加量可适当调节，以调整涂料粘稠度，满足立面和平面不同部位的施工要求。
      2）涂料的配合方法为先将液料和水倒入搅拌桶中，在手提搅拌器不断搅拌下将粉料徐徐加入其中，至少搅拌5分钟，搅拌均匀，呈浆状无团块。
      3、细部附加防水层处理
      按设计要求在留设凹槽内嵌填密封材料，在阴阳角、管根等细部应多遍（2-4遍）涂刷，地下工程宜夹铺一层胎体增强材料。
      4、防水层施工
      防水涂膜应多遍涂布，宜至少四遍完成，每遍涂布时间一般间隔8h，冬季宜延长。每遍涂膜厚度以0.4-0.5mm为宜，不宜一遍过厚，立面施工以不加水或少加水为宜，以免涂料流淌，致使立面厚度不易达到设计厚度，同时导致阴阳角堆积料过厚，产生裂纹。加铺胎体增强材料时胎体应铺平，无皱折，搭接不少于100mm，施工时先涂一遍涂料，铺好后上面再刷一遍涂料。
      5、保护层施工
      涂膜防水层完成并验收合格后，应按设计要求进行保护隔离层施工。

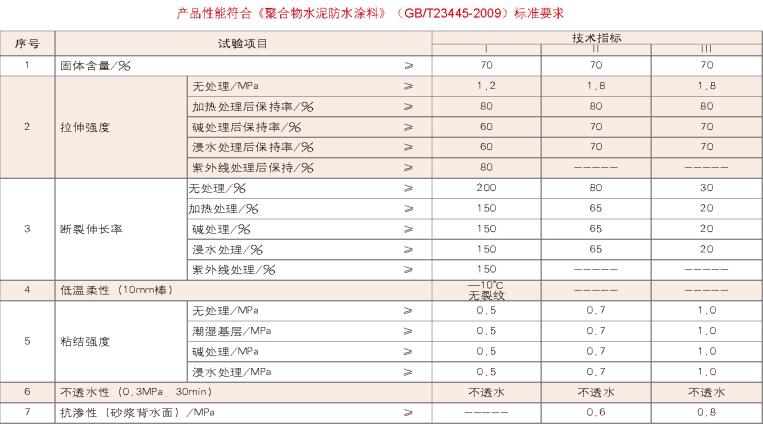

性能指标
