产品概述
      是由异氰酸酯类化合物（简称甲组份）、与胺类化合物（简称乙组份），采用喷涂施工工艺使两组份混合、反应生成的弹性体防水涂料。
产品分类
      1、Ⅰ型（纯）聚脲防水涂料（JNC）；
      2、Ⅱ型聚氨酯（脲）防水涂料（JNJ）。
产品特点
      1.固化迅速，粘结力强，3秒钟即可凝胶，1分钟能达到步行强度；
      2.可在任意曲面、斜面及垂直面上喷涂成型，不产生流挂现象；
      3.对湿气、温度不敏感，施工时受环境温度、湿度的影响小；
      4.极高的固含量，不含有机挥发性物质，环保性好；
      5.物理化学性能优异，强度高、伸长率大、柔韧性好，同时具有优异的耐磨性、耐老化、防腐蚀性；
      6.具有良好的热稳定性，可在120℃下长期使用，可承受350℃的短时热冲击；
      7.可以像普通涂料一样，加入各种颜、燃料，制成不同颜色的制品；
      8.形成的涂层连续、致密、无接缝，整体防水效果优异；
      9.采用机械化施工，效率高，一次施工可达设计厚度要求等。
应用范围
      广泛应用于屋面、厂房、地坪、体育场馆、高速铁路、公路桥梁、隧道、水池、地下工程的防水、防腐和耐磨层。
施工工艺
      基材处理
      1、混凝土基材
      （1）混凝土基材在表面处理前，应做到表面坚固、密实、平整、无油污，基材充分养护达到设计所需要的质量指标。
      （2）表面有针眼和裂缝的部分应进行封闭，及时清除基材上的尘土和废物。
      2、金属基材（以钢基材为例）
      （1）基材表面的焊接、焊渣、凿坑伤疤等，应采取打磨和填充的方法，使整个基材平滑过渡，锐边锐角打磨≥5mm圆弧。
      （2）喷砂（丸）除锈。喷砂所达到涂装前钢材表面锈蚀等级和除锈等级，且具有一定的粗糙度，对于不能喷砂处理的部位，进行手工除锈。
      底涂
      用晨鸣牌配套底涂涂料（cc1975），按材料厂家推荐的工艺进行底漆涂敷（喷涂、涂刷或辊涂）。底涂的作用是提高聚脲涂层和基材的附着力，并具有一定得封闭作用。
      备注：金属基材底涂亦可选用环氧底漆。
      聚脲喷涂
      1、喷涂前检查待涂件底漆表面状况，确认表面已固化、干燥、清洁方可施工。
      2、检查环境温度和湿度，符合施工要求时，才可以进行施工，否则，禁止施工。若因特殊原因必须施工时，应采取相应可靠措施，以确保工程质量。
      3、喷涂前检查各种设备的状态，确认性能完好。按设备操作程序起动设备检查运行状况。调整设备，设置工艺参数一切正常后方可进行涂敷作业。
      4、喷涂要保证厚度大致均匀。多遍喷涂时，应水平垂直交叉式喷涂，保证涂层厚度均匀，施工过程中应随时检查涂层厚度。

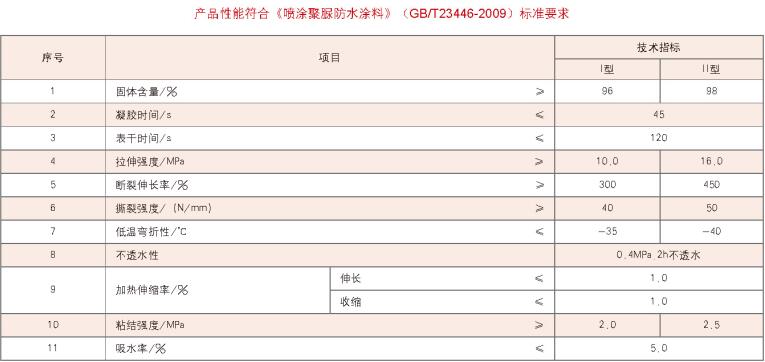

性能指标
